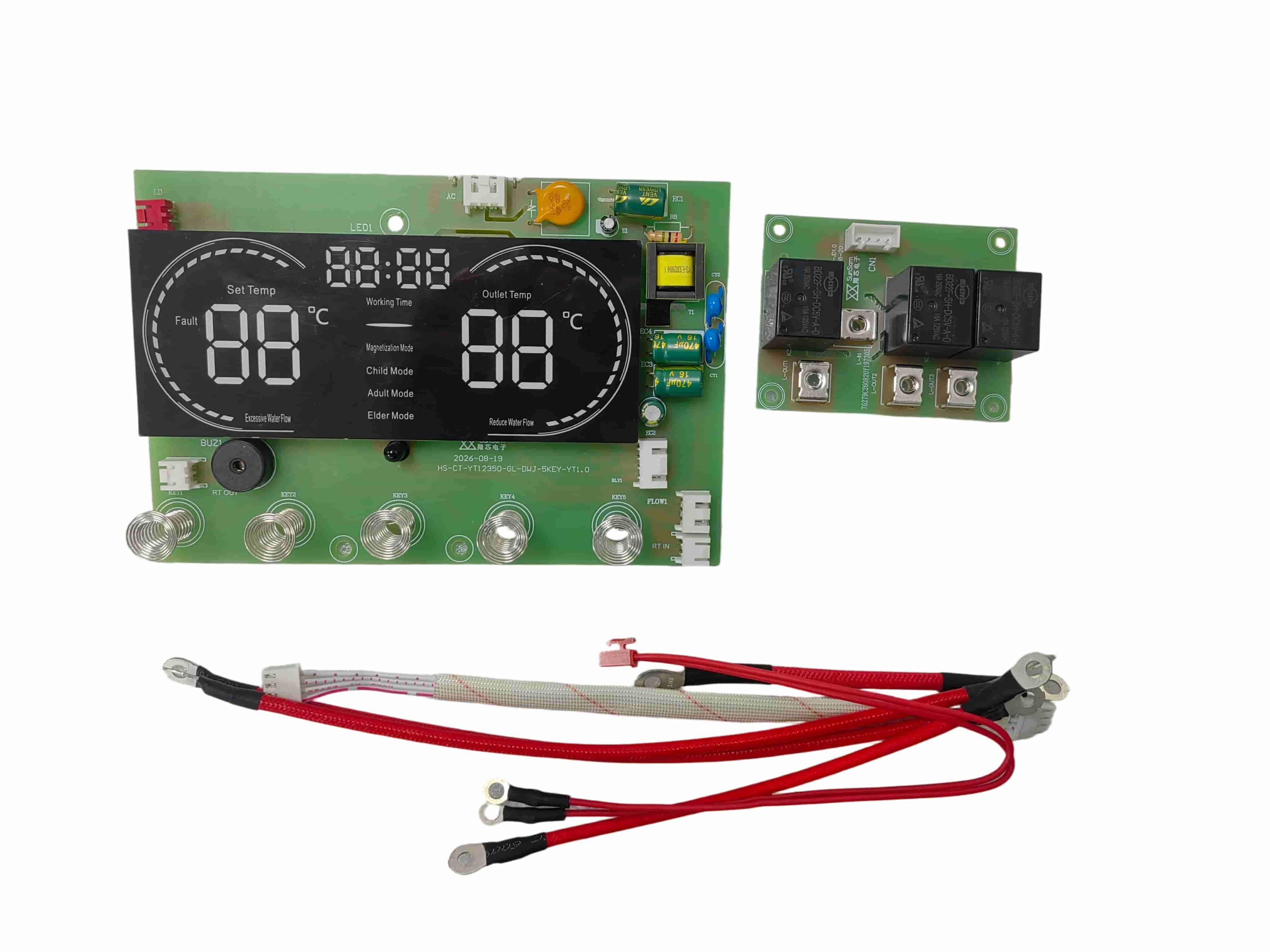

CT12350 तत्काल इलेक्ट्रिक वाटर हीटर PCBA

CT12350 तत्काल इलेक्ट्रिक वाटर हीटर PCBA

CT12350 इन्स्ट्यान्ट इलेक्ट्रिक वाटर हीटर PCBA एक एकीकृत नियन्त्रण समाधान हो जुन 220 V, 6 kW तत्काल पानी-ताताउने प्रणालीहरूको लागि विकसित गरिएको छ। यसले स्टेज्ड हीटिंग कन्ट्रोल, पानी-प्रवाह पत्ता लगाउने, तापक्रम नियमन, एलईडी डिस्प्ले नियन्त्रण र एक PCBA मा धेरै गल्ती-सुरक्षा कार्यहरू संयोजन गर्दछ।

घरायसी तत्काल इलेक्ट्रिक वाटर हिटर र अनुकूलित तातो-पानी उपकरणहरूको लागि डिजाइन गरिएको, CT12350 ले विभिन्न OEM र ODM परियोजनाहरूको लागि हार्डवेयर, फर्मवेयर, प्रदर्शन र इन्टरफेस अनुकूलन समर्थन गर्दछ।

सात पावर स्तरहरू सहित 6 kW ताप नियन्त्रण

परीक्षण गरिएको स्विच-मोड पावर सप्लाई संस्करण AC 150-280 V बाट 50 Hz मा सञ्चालन हुन्छ। AC 220 V को मूल्याङ्कन गरिएको भोल्टेजमा, PCBA ले 6,000 W को अधिकतम ताप लोडलाई समर्थन गर्दछ र तीनवटा ताप उत्पादन समूहहरूलाई नियन्त्रण गर्दछ।

थप लचिलो तापमान नियमन प्रदान गर्न सात पावर स्तरहरू उपलब्ध छन्:

- स्तर 1: 1,400 W

- स्तर 2: 2,200 W

- स्तर 3: 2,400 W

- स्तर 4: 3,600 W

- स्तर 5: 3,800 W

- स्तर 6: 4,600 W

- स्तर 7: 6,000 W

बहु-स्तर ताप डिजाइनले नियन्त्रकलाई अपरेटिङ मोड, पानीको तापक्रम र तापको माग अनुसार उपयुक्त आउटपुट चयन गर्न अनुमति दिन्छ।

बुद्धिमान स्थिर-तापमान नियन्त्रण

CT12350 वाटर हिटर कन्ट्रोल बोर्डले 30-55°C को समायोज्य तापमान दायरा प्रदान गर्दछ। एक 50 kΩ NTC तापमान सेन्सर तापमान पत्ता लगाउन र प्रतिक्रिया नियन्त्रण गर्न प्रयोग गरिन्छ।

AI मोडमा, PCBA ले स्वचालित रूपमा इनलेट पानीको तापक्रम अनुसार उपयुक्त पावर स्तर र लक्षित तापक्रम चयन गर्छ। परीक्षण रिपोर्टमा रेकर्ड गरिएको इनलेट-तापमान अवस्था अन्तर्गत प्रोग्राम गरिएको AI तापमान सेटिङहरू 39°C देखि 45°C सम्मको हुन्छ।

तीन तापमान मोडहरू सुविधाजनक सञ्चालनको लागि पनि उपलब्ध छन्:

- बाल मोड: 38 डिग्री सेल्सियस

- वयस्क मोड: ४२ डिग्री सेल्सियस

- वरिष्ठ मोड: 45 डिग्री सेल्सियस

नियन्त्रकले स्वचालित क्यालिब्रेसन र स्थिर-तापमान प्यारामिटरहरूको मेमोरी समर्थन गर्दछ। 25°C को इनलेट तापमान र 1.5 L/min र 3 L/min को प्रवाह दरमा रेकर्ड गरिएको नमूना परीक्षणहरूको आधारमा, मापन गरिएको आउटलेट तापक्रम परीक्षण सेटपोइन्टहरूमा लगभग ±2°C भित्र रह्यो।

जल-प्रवाह सक्रियता र स्ट्यान्डबाइ नियन्त्रण

PCBA ले ताप नियन्त्रण प्रक्रिया सुरु गर्छ जब पत्ता लागेको पानीको प्रवाह लगभग 1.5 L/min पुग्छ। जब प्रवाह लगभग 1.3 L/min मा घट्छ तब ताप रोकिन्छ।

जब कुनै पानीको प्रवाह पत्ता लाग्दैन, नियन्त्रक लगभग दुई सेकेन्ड पछि स्ट्यान्डबाइमा प्रवेश गर्दछ। डिस्प्लेलाई कुञ्जी थिचेर वा पानीको प्रवाह पुनर्स्थापित गरेर पुन: सक्रिय गर्न सकिन्छ। यो नियन्त्रण तर्कले वास्तविक पानीको मागसँग तताउने कार्यलाई समन्वय गर्न मद्दत गर्दछ।

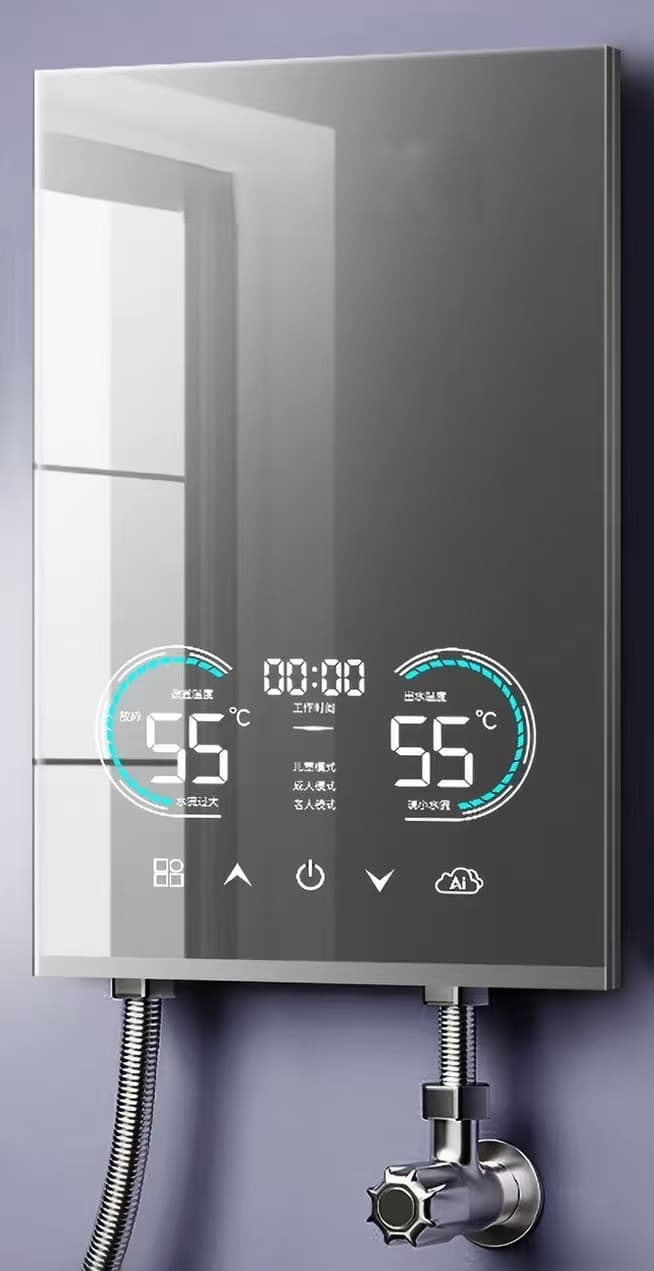

टच कन्ट्रोल र एलईडी डिस्प्ले

CT12350 तत्काल इलेक्ट्रिक वाटर हीटर PCBA ले पाँच मुख्य नियन्त्रण कुञ्जीहरू प्रदान गर्दछ:

- शक्ति

- तापक्रम वा शक्ति वृद्धि

- तापक्रम वा शक्ति घट्छ

- एआई

- मोड चयन

टच-नियन्त्रण इन्टरफेसले सतह-माउन्ट गरिएको 4 मिमी गिलास प्यानल वा 2 मिमी प्लास्टिक प्यानल मार्फत सञ्चालन गर्न सक्छ, जसले उपकरण निर्मातालाई विभिन्न फ्रन्ट-प्यानल डिजाइनहरू विकास गर्न अनुमति दिन्छ।

एलईडी डिस्प्ले प्रस्तुत गर्न सक्छ:

- आउटलेट पानी तापमान

- तापमान सेट गर्नुहोस्

- सञ्चालन समय

- ताप स्थिति

- पावर अन स्थिति

- चयन गरिएको अपरेटिङ मोड

- दोष कोडहरू

प्रदर्शन प्रतिमा र इन्टरफेस लेआउट उत्पादन उपस्थिति र ग्राहक आवश्यकताहरु अनुसार समायोजित गर्न सकिन्छ।

बहु दोष-सुरक्षा कार्यहरू

CT12350 मा तत्काल इलेक्ट्रिक वाटर हीटर अनुप्रयोगहरूको लागि धेरै नियन्त्रण र दोष-निदान कार्यहरू समावेश छन्।

जब आउटलेट तापमान 63 डिग्री सेल्सियस पुग्छ, नियन्त्रकले स्वचालित रूपमा एक पावर स्तर द्वारा ताप उत्पादन घटाउँछ। यदि तापमान 65 डिग्री सेल्सियस पुग्छ वा नाघ्यो भने, E4 ओभर-टेम्परेचर अलार्म सक्रिय हुन्छ र ताप बन्द हुन्छ। तापक्रम ५५ डिग्री सेल्सियसभन्दा कम भएपछि सामान्य सञ्चालन पुनः सुरु गर्न सकिन्छ।

नियन्त्रकले पनि समर्थन गर्दछ:

- E1 चुहावट गल्ती अलार्म र हीटिंग कट-अफ

- E2 आउटलेट तापमान सेन्सर खुला सर्किट वा सर्ट सर्किट सुरक्षा

- तापमान सेन्सर गल्ती खाली भएपछि स्वचालित रिकभरी

- सजिलो निरीक्षण र मर्मतका लागि दोष-कोड प्रदर्शन

अन्तिम सुरक्षा कार्यसम्पादन पूर्ण उपकरण डिजाइन, सेन्सर, तार, तताउने प्रणाली र अन्य सुरक्षा घटकहरूमा निर्भर गर्दछ।

मुख्य प्राविधिक निर्दिष्टीकरण

| प्यारामिटर | विशिष्टता |

|---|---|

| उत्पादन मोडेल | CT12350 |

| उत्पादन प्रकार | तत्काल इलेक्ट्रिक वाटर हीटर PCBA |

| नियन्त्रण बोर्ड डिजाइन | पृथक एकीकृत नियन्त्रण बोर्ड |

| अपरेटिङ भोल्टेज | AC 150–280 V, 50 Hz |

| मूल्याङ्कन भोल्टेज | AC 220 V |

| अधिकतम ताप लोड | 6,000 W |

| ताप नियन्त्रण आउटपुट | ३ समूह |

| शक्ति स्तर | ७ स्तर |

| तापमान सेटिङ दायरा | ३०–५५°C |

| सक्रियता प्रवाह दर | १.५ लिटर/मिनेट |

| बन्द-अफ प्रवाह दर | १.३ लिटर/मिनेट |

| तापक्रम सेन्सर | 50 kΩ NTC 25°C मा |

| प्रिसेट मोड | बच्चा ३८°C, वयस्क ४२°C, वरिष्ठ ४५°C |

| टच प्यानल अनुकूलता | 4 मिमी गिलास वा 2 मिमी प्लास्टिक प्यानल |

| सञ्चालन तापक्रम | −15°C देखि 65°C |

| सञ्चालन आर्द्रता | १०%–९५% RH |

नमूना परीक्षण र प्रदर्शन प्रमाणिकरण

नमूना प्रमाणिकरणको क्रममा, स्विच-मोड पावर सप्लाई संस्करण AC 280 V मा असामान्य प्रदर्शन बिना लगातार आठ घण्टा सञ्चालन भयो। ६५ डिग्री सेल्सियस र ९०% सापेक्षिक आर्द्रताको परिक्षण वातावरणमा पनि प्रणाली आठ घण्टासम्म सञ्चालन भएको थियो।

यी परिणामहरू परीक्षण गरिएको नमूना र निर्दिष्ट परीक्षण सर्तहरूसँग सम्बन्धित छन्। PCBA ग्राहकको पूर्ण वाटर हीटरमा एकीकृत भएपछि अन्तिम विद्युतीय, वातावरणीय र सुरक्षा विनिर्देशहरू फेरि प्रमाणित गरिनुपर्छ।

OEM र ODM PCBA अनुकूलन

CT12350 लाई अनुकूलित तत्काल इलेक्ट्रिक वाटर हीटर परियोजनाहरूको लागि सन्दर्भ नियन्त्रण प्लेटफर्मको रूपमा प्रयोग गर्न सकिन्छ। उपलब्ध ईन्जिनियरिङ् र निर्माण सेवाहरू समावेश छन्:

- PCBA हार्डवेयर डिजाइन

- एम्बेडेड फर्मवेयर विकास

- ताप-नियन्त्रण तर्क अनुकूलन

- प्रदर्शन र टच इन्टरफेस अनुकूलन

- कनेक्टर र तार-हार्नेस अनुकूलन

- तापक्रम र प्रवाह सेन्सर मिलान

- कम्पोनेन्ट सोर्सिङ

- SMT र DIP असेंबली

- कार्यात्मक परीक्षण

- प्रोटोटाइप र ब्याच उत्पादन

परियोजना मूल्याङ्कनको लागि, ग्राहकहरूले आवश्यक अपरेटिङ भोल्टेज, तताउने शक्ति, उत्पादन आयामहरू, प्रदर्शन डिजाइन, सेन्सर विशिष्टताहरू, तारिङ रेखाचित्र र लक्ष्य सुरक्षा मापदण्डहरू प्रदान गर्न सक्छन्।

अनुप्रयोगहरू

CT12350 नियन्त्रण प्लेटफर्मको लागि उपयुक्त छ:

- घरायसी तत्काल इलेक्ट्रिक वाटर हिटर

- तत्काल विद्युतीय नुहाउने वाटर हीटर

- कम्प्याक्ट भित्ता माउन्ट गरिएको वाटर हीटर

- बाथरूम र भान्छा तातो पानी उपकरणहरू

- अनुकूलित OEM र ODM पानी तताउने प्रणाली

यदि तपाइँ 220 V इन्स्ट्यान्ट वाटर हीटर विकास गर्दै हुनुहुन्छ र अनुकूलन योग्य 6 kW नियन्त्रण PCBA चाहिन्छ भने, तपाइँको उत्पादन विशिष्टताहरू, रेखाचित्रहरू वा अवस्थित नमूनाहरूको साथ SunSam लाई सम्पर्क गर्नुहोस्। हाम्रो ईन्जिनियरिङ् टोलीले नियन्त्रण आवश्यकताहरू मूल्याङ्कन गर्न र उपयुक्त PCBA विकास र निर्माण प्रस्ताव तयार गर्न सक्छ।
